★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。
典型应用
• 免疫诊断 • 生化诊断 • 疫苗 • 微生物检测 • 肿瘤标志物 • 基因测序 • 蛋白质组学 等相关试剂的高精度分装
功能及特点
• 灌装精准度高,误差可小于±0.2%
• 模块化设计,方便扩展,体型小巧,可多台泵级联,组成多通道灌装系统
• 人机界面直接输入液量参数,操作简单
• 高精度伺服电机驱动,大扭矩,免维护
• 旋转式压管结构,工作效率高
• 泵管损耗小,寿命可达1000小时,连续运行12小时装量衰减<1%
• 有回吸功能,零滴落;可即时停机
• 物料只接触洁净管路,无死角,拆卸方便,利于清洗灭菌,支持CIP和SIP
• 管路不易堵塞,可轻松应对如磁珠液、甘油等易沉淀和一定粘度的物料
• 既可手动操作,也可以配套自动生产线使用
• 多滚轮精确定位技术,旋转式运行,让精度、效率与稳定性完美结合
技术参数
• 灌装量:1μl~3000μl
• 灌装精度:10μl±0.1、50μl±0.2、100μl±0.5、500μl±4、1000μl±8、3000μl±13
• 通 道 数 : 1个(单台),支持16通道级联
• 灌装时间 : 0.1~99.99S
• 间隔时间 : 0.4~99.99S
• 灌装次数 : 0(无限循环)~9999次
• 泵管规格 : ID 0.5~6.4mm
• 显示操作 : 7寸高清彩色触摸屏
• 外控信号 : 干触点启动信号,缺瓶止灌信号,反馈信号
• 通讯方式 : RS485,兼容MODBUS协议
• 功 率 : 单通道<30W
• 供电电源 : AC100~240V,50/60Hz
特性对比
与传统蠕动泵对比
微升蠕动泵 | 传统蠕动泵 | |
灌装精度 |
精准度高,重复精度高 灌装10μl差<±0.1μl,100μl误差<±0.5μl |
不适合100微升以下的灌装,200μl误差<±3μl |
灌装效率 | 效率高,产量可达120瓶/分钟 | 效率一般,产量<40瓶/分钟 |
装量衰减 |
连续运行12小时,衰减<1%; 工作一天无需校准 |
连续运行12小时,衰减>5%; 通常2个小时需要校准一次 |
泵管寿命 | 连续运行,寿命>1000小时 | 连续运行70~100小时即失效 |
传输脉冲 | 无脉冲,冲击力小,无飞溅 | 脉冲大,容易飞溅 |
与柱塞泵对比
微升蠕动泵 | 柱塞泵 | |
洁净卫生 |
无死体积,无积液 物料只与洁净管路接触,无任何污染 |
有死体积,有积液 物料与泵头内腔接触,清洁不彻底 |
易用性 |
灌装不同物料,只需更换管路即可避免交叉污染 成本低,维护简单 |
一台泵只能灌装一种物料,维护复杂 |
通用性 | 物料中可含磁珠等微粒 | 物料必须洁净,不能有杂质 |
装量范围 | 1μl~3000μl只需更换泵管 | 调节范围<5倍 |
针头滴落 | 可回抽,无滴落 | 容易产生滴落 |
腔体脱落 | 挤压强度低,无机械摩擦,腔体内壁光滑无脱落物 | 机械连续摩擦,腔体易脱落微粒 |
灌装精度及效率
灌装液量 | 灌装时间 | 误差值 | 精度误差 | 12小时衰减率 |
1μl | 0.01~0.02s | ±0.1μL | <±10% | <1% |
5μl
|
0.04~0.12s | ±0.1μL | <±2% | |
10μl
|
0.09~0.23s | ±0.1μL | <±1% | |
20μl
|
0.18~0.46s | ±0.1μL | <±0.5% | |
0.1~0.24s | ±0.2μL | <±1% | ||
50μl | 0.25~0.6s | ±0.2μL | <±0.4% | |
0.08~0.2s | ±0.5μL | <±1% | ||
100μl | 0.16~0.4s | ±0.5μL | <±0.5% | |
0.13~0.3s | 1μL | <±1% | ||
200μl | 0.26~0.6s | ±1μL | <±0.5% | |
0.1~0.25s | ±2μL | <±1% | ||
300μl | 0.15~0.35s | ±2μL | <±0.6% | |
0.1~0.22s | ±4μL | <±1.6% | ||
500μl | 0.25~0.6s | ±2μL | <±0.4% | |
0.16~0.35s | ±4μL | <±0.8% | ||
800μl | 0.11~0.23s | ±8μL | <±1% | |
1000μl | 0.13~0.26s | ±8μL | <±0.8% | |
0.08~0.17s | ±13μL | <±1.3% | ||
3000μl | 0.25~0.5s | ±13μL | <±0.6% |
1.测试条件:常温常压下打纯水;进\出口端管路各1米;产量60瓶/分钟,进口十万分之一天平称量;
2.分装误差和精度数据采用连续测量50组数据得出,本数据不包含*后一滴的影响;
3.12小时衰减率:调试好设备后,每隔12小时记录10组分装数据,连续运行5天,取*大值;
4.为保障灌装精度,建议使用雷弗专用配件套装。
以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

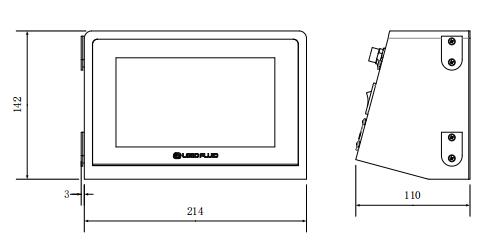

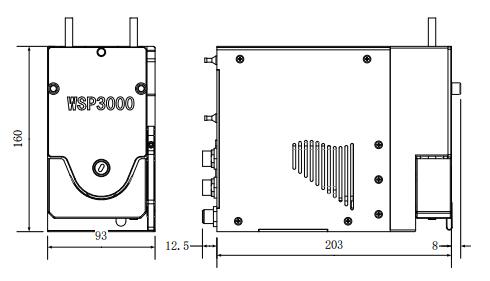

外形尺寸
![微升蠕动泵尺寸图](/uploads/210204/wsrdb04.jpg)
![微升蠕动泵尺寸图](/uploads/210204/wsrdb05.jpg)
