G6060-1S工业微量注射泵

产品详情

★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

功能及特点
• 雷弗工业微量注射泵G6060-1S主要适用于微量液体的高精度连续传输、稀释、分配等;
• 额定行程60mm,标准模式6000步,微步模式高达48000步;
• 步进电机驱动,间隙补偿螺杆组件传动,机械换向,具有极高的传输稳定性和精度;
• 可装卡50μl~25ml容量的玻璃进样器,线速度范围更加宽泛;
• 阀体和液路材质具有优良的化学特性,适应各种中性及腐蚀性溶液;
• 使用方式多样,既可通过外部信号控制,也可通过PC端通讯控制或脱机自动运行;
技术参数G6060-1S工业微量注射泵
• 线速度范围:0.01mm/s~50mm/s
• 运行时间:1.2秒~100分钟(额定行程)
• 液量准确度:误差≤1%(额定行程)
• 液量精确度:CV值≤0.05%(额定行程,25℃去离子水,1ml及以上注射器)
• 供电电源:DC 24V/2.0A
• 适用注射器:50μl/100μl/250μl/500μl/1ml/2.5ml/5ml/10ml/25ml
• 额定行程:60mm
• 控制分辨率:标准模式6000步,微步模式48000步(额定行程)
• 注射器接口:1/4-28UNF内螺纹
• 注射器材质:硼硅酸盐玻璃针筒、不锈钢推杆、聚四氟乙烯活塞
• 活塞驱动:步进电机驱动,间隙补偿螺杆组件传动,正交编码检测位置
• 换向阀:标配:120°3口; 可定制:90°4口/ T型3口/无阀等
• 阀换位时间:≤250毫秒(相邻两阀之间)
• 阀体材质:聚四氟乙烯、聚三氟氯乙烯
• 阀路接口:1/4-28UNF内螺纹
• 信号输入:2路TTL电平信号输入(驱动电流>16mA)
• 信号输出:3路TTL电平信号输出
• 通信接口:RS485/RS232
• 通讯协议:DT协议、OEM协议
• 通讯波特率:9600bps/38400bps可设置
• 参数设置:7位拨码开关
• 链式通讯:*多支持15个泵通讯,无需转换器实现RS232和RS485的转换
• 固件升级:通过电脑RS232接口升级
• 编程功能:斜坡、截止速度、间隙补偿、注射速度、循环、实时终止移动和延迟、错误检测、阀门旋转选择、15组运行方式存储
• 工作环境:温度15℃~40℃,相对适度<80%
• 存储环境温度:-20℃~65℃
• 外形尺寸:114×65×254mm(长×宽×高)
• 重量:2.1kg

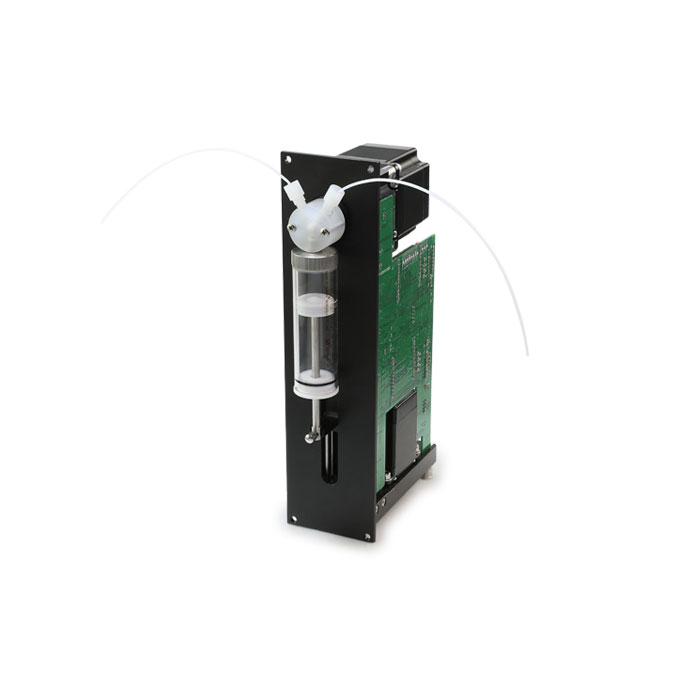

G6060-1S工业微量注射泵

微量注射泵
微量注射泵
注射器流量参数
G6060-1S工业微量注射泵
注射器容量
小流量(ml/min)
大流量(ml/min)
50μl
0.0003125
2.5
100μl
0.000625
5
250μl
0.001563
12.5
500μl
0.003125
25
1ml
0.00625
50
5ml
0.03125
250
10ml
0.0625
500
25ml
0.15625
1250

以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。
接头及管路


G6060-1S工业微量注射泵
名称
规格
材质
螺纹倒锥接头
1/4-28UNF
PTFE
传输管路
0.5×1.6mm
PTFE
1.0×1.6mm
1.6×3.2mm
外形尺寸图(单位:mm)

微量注射泵尺寸图
