★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。
产品简介
■ 雷弗BZ系列泵头流量*高可达2100毫升/分钟,可实现多个泵头串联使用;
■巧妙的压管结构,无需增加转子即可保证产生非常低的传输脉动,具有*高的
传输精度和重复性;
■每个型号的泵头对应一种尺寸的专用泵管,比通用型泵头性能更优异,泵管寿命长;
■外壳材质可采用PC或PPS,PC是透明的,便于观察泵头内部运行情况,PPS耐
化学性更佳;
■滚轮总成采用不锈钢304材料,可长时间连续高速工作;

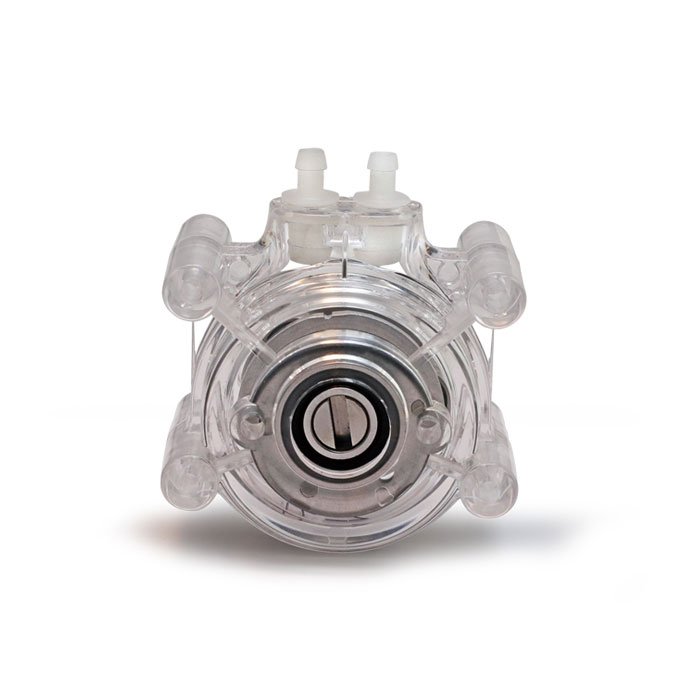

■装管方式有整条卡管和内置管接头卡管两种,适用性强;
■经典设计、结构稳定,拥有极高的性价比,可广泛用于各种中小仪器设备的进
排液系统配套。

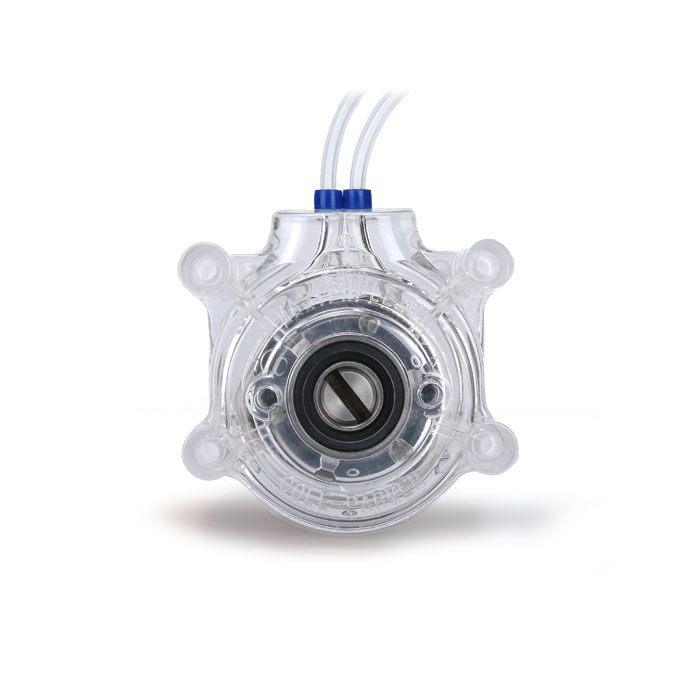

BZ15系列泵头:BZ15-13#(适用13#软管)
BZ15-14#(适用14#软管)
BZ15-19#(适用19#软管)
BZ15-16#(适用16#软管)
BZ15-25#(适用25#软管)
BZ15-17#(适用17#软管)
BZ15-18#(适用18#软管)

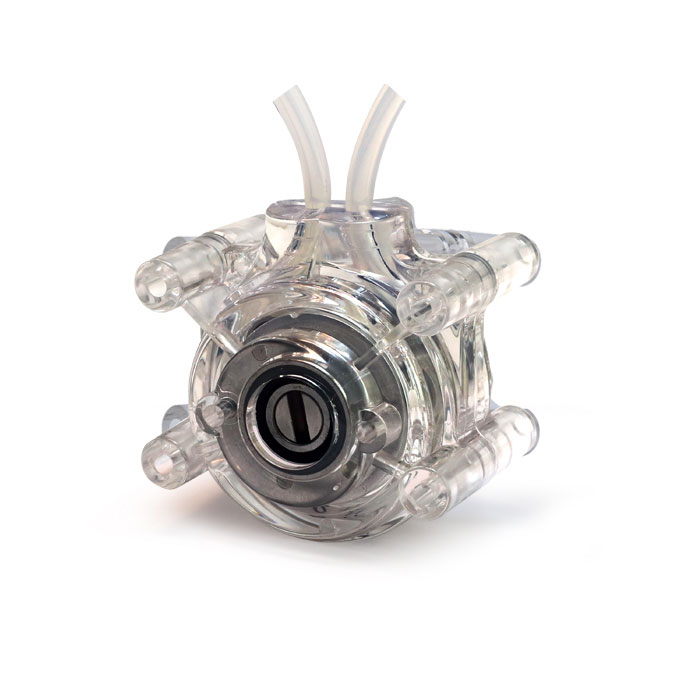

BZ25系列泵头:
BZ25-15#(适用15#软管)
BZ25-15#(适用15#软管)
BZ25-24#(适用24#软管)
技术参数
■ 流量范围:0.0033~2100毫升/分钟
■ 转速范围:0.1~600转/分钟
■ 外壳材质:PPS(聚苯硫醚)\PC(聚碳酸酯)
■ 滚轮材料:SS304
■ 滚 轮 数:3个
■ 装管方式:管接头内置\整条泵管
■ 间隙调整:固定间隙
■ 适配电机:步进电机\直流减速电机\交流减速电机等
BZ15泵头流量参数
软管材质:Silicone、Pharmed、Viton、Norprene等 壁厚 1.6mm |
|||||||
内径(mm) | 0.8 | 1.6 | 2.4 | 3.1 | 4.8 | 6.4 | 7.9 |
软管型号 | 13# | 14# | 19# | 16# | 25# | 17# | 18# |
毫升/转 | 0.033 | 0.18 | 0.43 | 0.67 | 1.7 | 3.0 | 3.5 |
流量(600rpm,ml/min) | 20 | 110 | 260 | 400 | 1020 | 1800 | 2100 |
BZ25泵头流量参数
软管材质:Silicone、Pharmed、Viton、Norprene等 壁厚 2.4mm |
||
内径(mm) | 4.8 | 6.4 |
软管型号 | 15# | 24# |
毫升/转 | 1.8 | 2.6 |
流量(600rpm,ml/min) | 1056 | 1560 |
以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。
安装尺寸图(单位:mm)
