★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。
产品简介

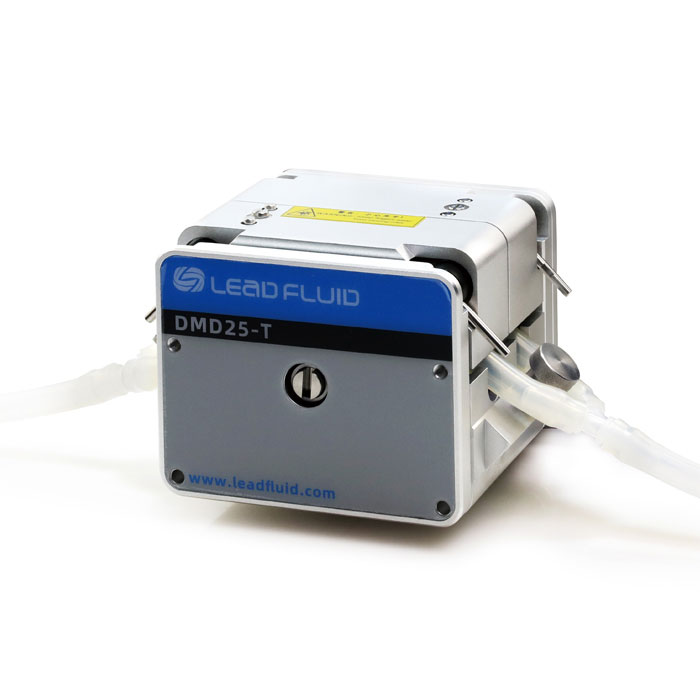

■ 雷弗DMD25-T蠕动泵泵头流量范围0.4~4000毫升/分钟,主要满足高精度灌装及大流量低脉动等较高的要求;
■ 通过双管路脉动互补的方式,极大地提高传输平稳度;
■ 弹性上压块结构,降低流量衰减速度,极大地延长泵管的寿命;
■ 可三泵头级联组成3个通道,增加生产效率;
■ 整体采用铝合金及SS304材料,机械性能优异。
泵头材质
■ 壳体:铝合金
■ 滚轮:SS304
■ 滚轮轴 :SS304
■ 前端盖:铝合金
技术参数
■ 通道数:1
■ 滚轮数: 6
■ 压管结构:弹性自适应
■ 转速范围:0.1~350rpm
■ 流量范围:0.4~4000ml/min
■ 软管规格: 15#、24#、35#、36#
■ 传输压力: ≤0.12MPa
■ 净重:2.8kg
■ 外形尺寸: 168.2x105x125mm
泵头流量参数
软管材质: Silicone、Pharmed、Viton、Norprene A-60-G/F 壁厚:2.4mm |
||||
内径mm | 4.8 | 6.4 | 7.9 | 9.6 |
软管型号 | 15# | 24# | 35# | 36# |
毫升/转 | 4.09 | 6.86 | 8.29 | 11.43 |
毫升/分(连续运行转速350rpm) | 1430 | 2400 | 2900 | 4000 |
★ 以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质等具体因素影响,仅供参考。

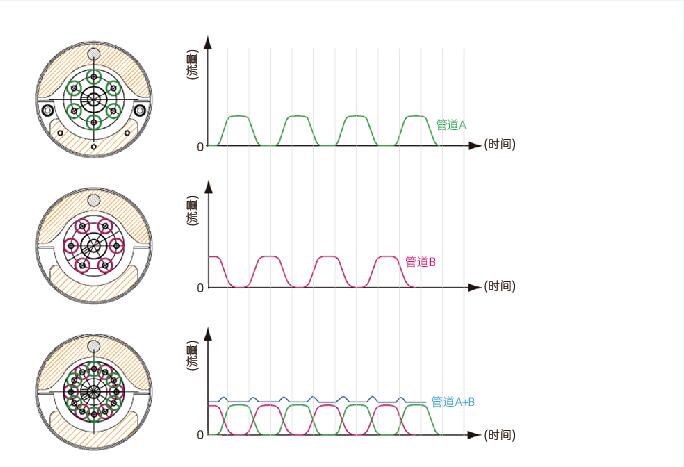

脉动互补原理图

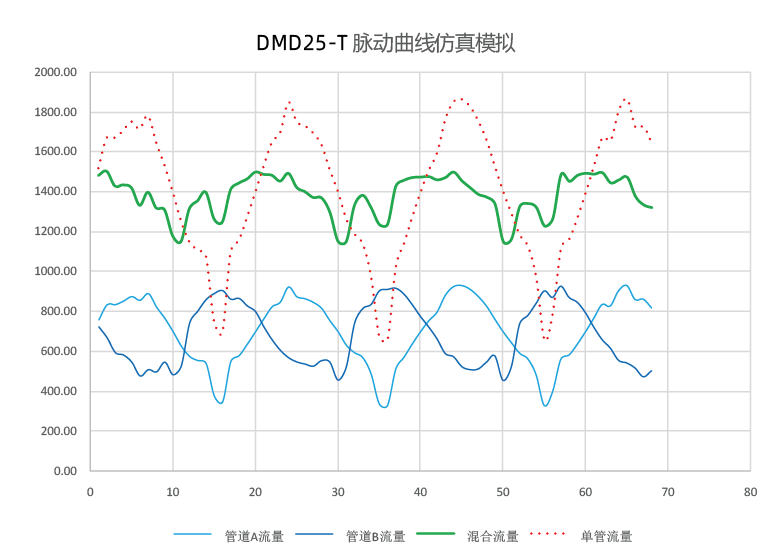

脉动曲线仿真模拟图

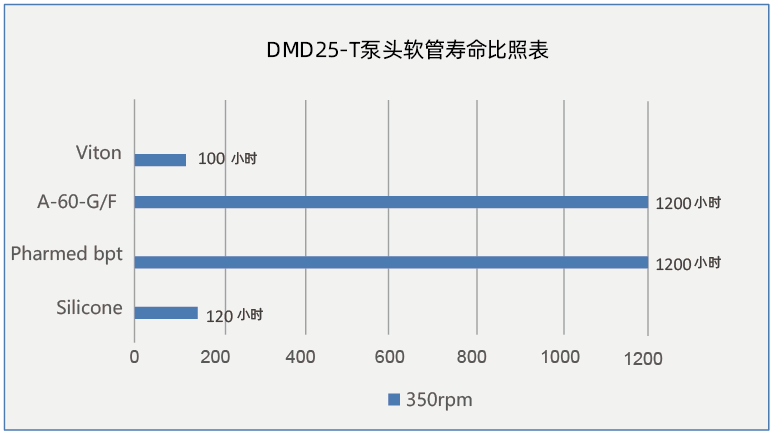

软管寿命比照表
重要提示:
如需较长的软管寿命,使用粗管和低转速;如需较大的流量,使用粗管和高转速;如需较高的精
度,使用细管和中高转速;如需较高的吸程及背压,使用较细的厚壁管和低转速。

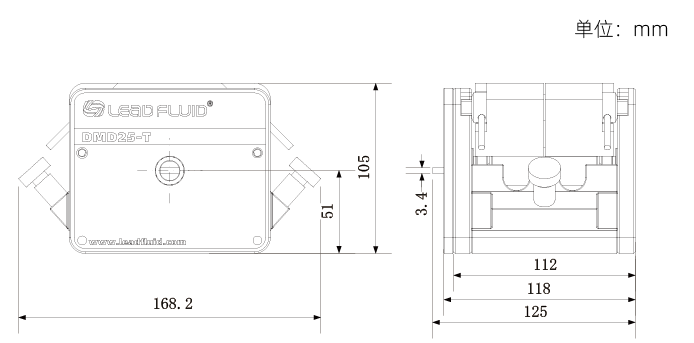

安装尺寸图
