★ 本文中的流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。

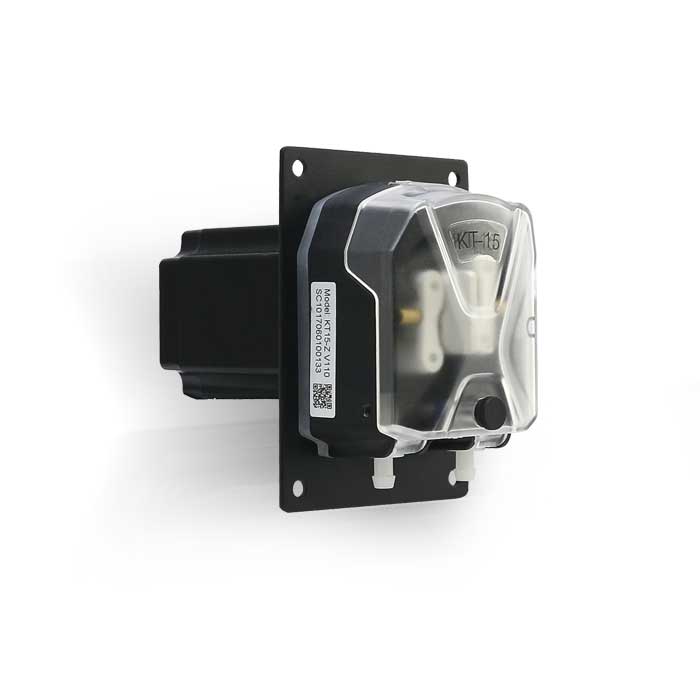

■雷弗KT15泵头适合内径0.8~6.4mm、壁厚1.6mm的Silicone、Pharmed、Viton等泵管；可在100rpm状态下以255ml/min*大流量连续运行；间歇运行时，转速*高可达250rpm,流量可达630ml/min;
■KT15泵头滚轮体采用经典的弹性固定结构，可提供精确、平稳的流量和出色的软管寿命；
■压管间隙可微调，以适应不同的壁厚及输出更大的压力；
■泵头本体采用PPS材料，滚轮体采用PVDF材料，机械性能优异，并有出色的耐化学腐蚀性能；
■泵头盖采用半透明塑料，可方便观察泵头内部的运行状况，并有效防止外部杂物进入泵头； 可提供开盖停机功能（选配）；

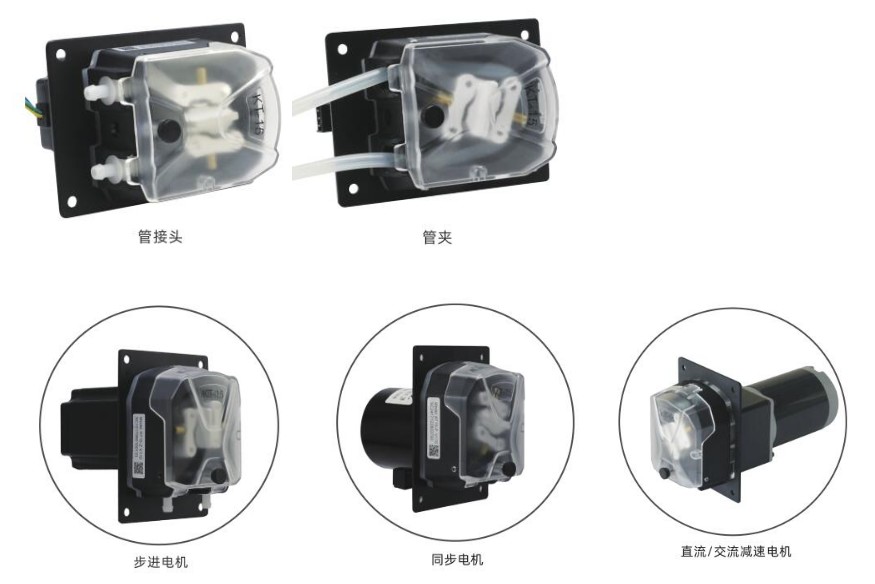

■装管方式有管接头内置和弹簧管夹两种，适应更多的工况需求；
■可匹配57型步进电机、交流同步电机、交流、直流减速电机等驱动，采用面板、底板固定方式，适合各类中小型仪器设备的配套使用。
泵头材质
• 滚轮：PVDF(聚偏氟乙烯)
• 主体：PPS（聚苯硫醚）
• 泵头盖：PC（聚碳酸酯）
• 弹簧：SS304（304不锈钢）
• 管夹：PVDF(聚偏氟乙烯)
• 管接头：PP（聚丙烯）\PTFE（聚四氟乙烯）
技术参数
• 通道数：1通道
• 滚轮数：2个
• 装管方式：整条、管接头（软管内径≥1.0mm）
• 压管间隙：可微调
• 净重：150g
• 适用电机：步进电机 / 交流电机 / 直流减速电机 / 交流减速电机
流量参数
|
软管材质 silicone、pharmed、viton 壁厚 1.6mm |
||||||
| 内径mm | 0.8 | 1.6 | 2.4 | 3.1 | 4.8 | 6.4 |
| 软管型号 | 13# | 14# | 19# | 16# | 25# | 17# |
| 毫升/转 | 0.06 | 0.24 | 0.45 | 0.60 | 1.65 | 2.55 |
| 毫升/分(连续运行转速100rpm) | 4 | 24 | 45 | 60 | 165 | ★255 |
| 毫升/分(连续运行转速250rpm) | 15 | 60 | 112 | 150 | ★412 | ★630 |
| ★ 仅适用于硅胶泵管 | ||||||
以上流量数据是在常温常压下打纯净水测试所得，实际使用受压力、介质特性等具体因素影响，仅供参考。
电机规格
电机规格
步进电机
步距角1.8° \ 相 数2 \相电压3.9V \ 相电流3A \ 相电阻 1.3Ω±20% \ 相电感 5.0mH±20% \
步距角1.8° \ 相 数2 \相电压3.9V \ 相电流3A \ 相电阻 1.3Ω±20% \ 相电感 5.0mH±20% \
绝缘电阻≥100MΩ \ 接线定义红线-A、绿线-C、黄线-B、蓝线-D
60直流减速电机
转速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他转速）
转速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他转速）
电压 ：DC12V/15W 、 DC24V/15W
60交流减速电机
转速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他转速）
转速 ：15rpm 、30rpm 、60rpm 、100rpm （可定制其他转速）
电压 ：AC220V/10W
交流同步电机
转速 ：2.5rpm 、7.5rpm 、20rpm 、30rpm 60rpm （可定制其他转速）
转速 ：2.5rpm 、7.5rpm 、20rpm 、30rpm 60rpm （可定制其他转速）
电压 ：AC220V/8W

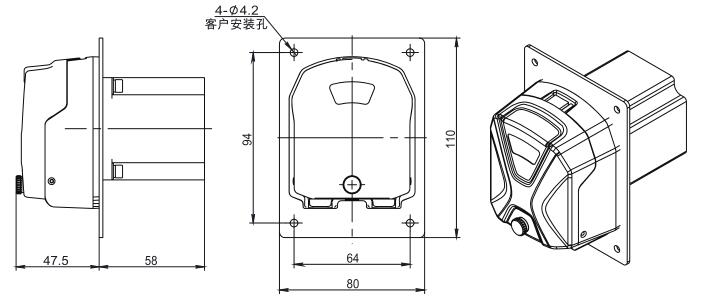

步进电机尺寸图（单位：mm）

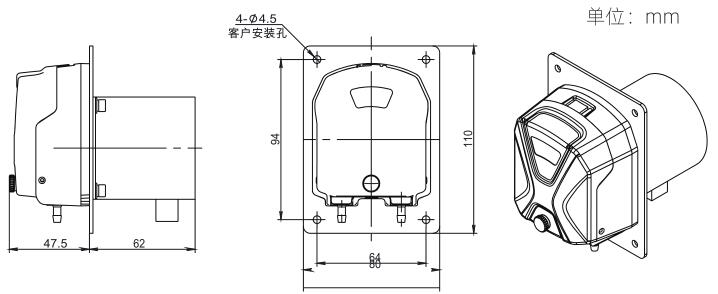

交流同步电机尺寸图（单位：mm）

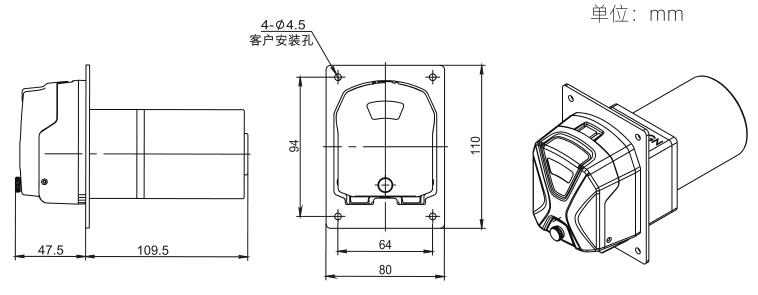

直流/交流减速电机尺寸图（单位：mm）

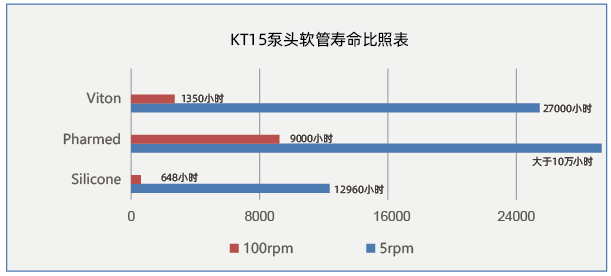

软管寿命比照表
重要提示：
如需较长的软管寿命，使用粗管和低转速；如需较大的流量，使用粗管和高转速；如需较高的精度，使用细管和中高转速；如需较高的吸程及背压，使用较细的厚壁管和低转速。
