★ 本文中的流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

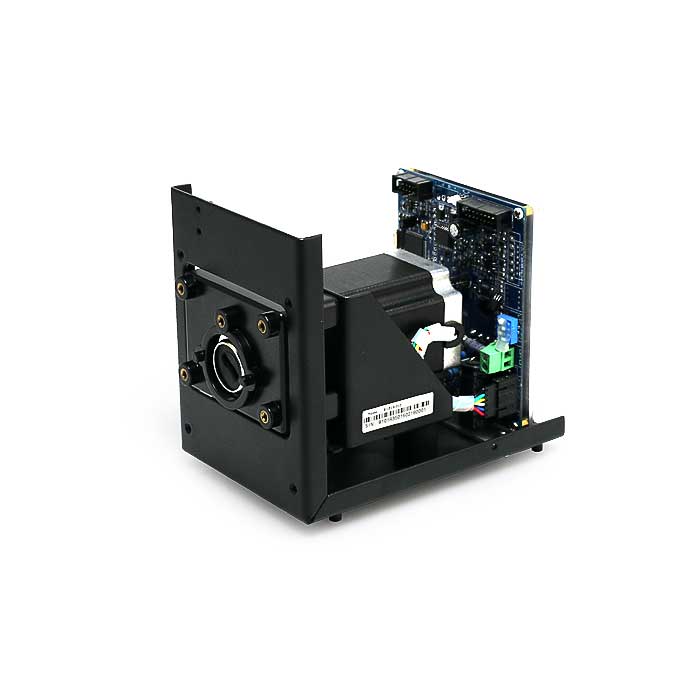

产品简介
■使用高精度57型步进电机,转速范围0.1-150rpm,配合简易固定支架,具有流速控制精度高、流量范围广、电机寿命长、安装空间小、噪音低等特点,主要在仪器、设备中配套使用;
■可匹配雷弗YZ15、YZ25、YT15、YT25、DT系列、DG系列、BZ系列等多款高性能泵头;
■可面板固定或底板固定,安装方便,可靠性强;
■选配雷弗电路板,能够精准地控制蠕动泵的转速、启停、正反转等动作,并输出转速及启停信号;支持RS485通讯,兼容MODBUS协议;
■电路板外置时,建议选用安装空间较小的B150MD-A型蠕动泵;电路板后置时,建议选用底部支架较长的B150MD-B型蠕动泵。
电机规格
■ 适用转速范围 0.1-150rpm
■ 步距角:1.8°
■ 相数:2
■ 相电压:4.0V
■ 相电流:2A
■ 相电阻:2Ω±10%
■ 相电感:4.2mH±20%
■ 绝缘电阻:≥100MΩ
■ 接线定义:红线-A、绿线-C、黄线-B、蓝线-D
适用泵头 | 通道数 | 适用软管(mm) | 单通道流量 (毫升/分钟) |
DG6-1 (6滚轮) | 1、2、3、4 | 壁厚0.8~1,内径≤3.17 | 0.0002~49 |
DG10-1 (10滚轮) | 1、2、3、4 | 壁厚0.8~1,内径≤3.17 | 0.0001~41 |
DT10-18 | 1、2 | 13#14#壁厚0.8~1,内径≤3.17 | 0.0002~82 |
YZ15 | 1 | 13#14#19#16#25#17#18# | 0.006~570 |
YZ25 | 1 | 15#24# | 0.17~425 |
YT15 | 1 | 13#14#19#16#25#17#18# | 0.006~570 |
YT25 | 1 | 15#24#35#36# | 0.17~725 |
DT15-14 | 1 | 19#16#25#17# | 0.066~560 |
DT15-24 | 2 | 19#16#25#17# | 0.066~330 |
BZ25-24 | 1 | 24# | 0.28~420 |
BZ25-15 | 1 | 15# | 0.17~250 |
BZ15-16 | 1 | 16# | 0.08~120 |
BZ15-14 | 1 | 14# | 0.02-32 |
以上流量数据是在常温常压下打纯净水测试所得,实际使用受压力、介质特性等具体因素影响,仅供参考。

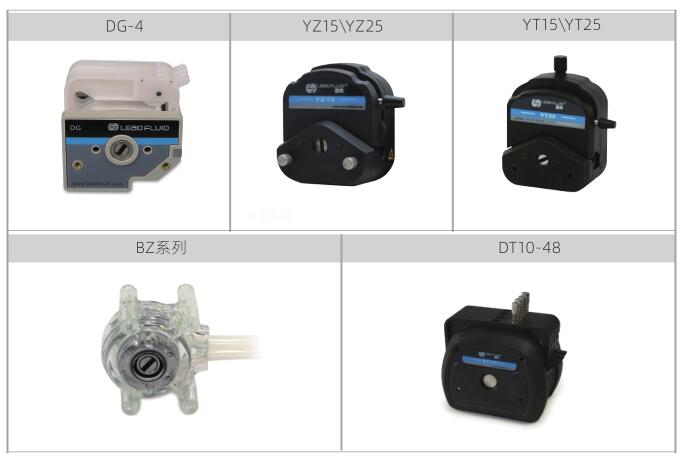

适用泵头
![适用泵头](https://www.leadfluid.com.cn/uploads/201210/1-201210105A52X.jpg)

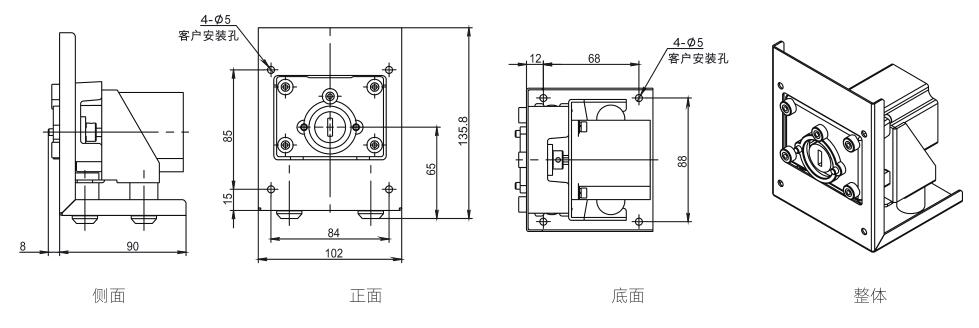

B150MD-A 尺寸图
![适用泵头](https://www.leadfluid.com.cn/uploads/201210/1-201210105G0A1.jpg)

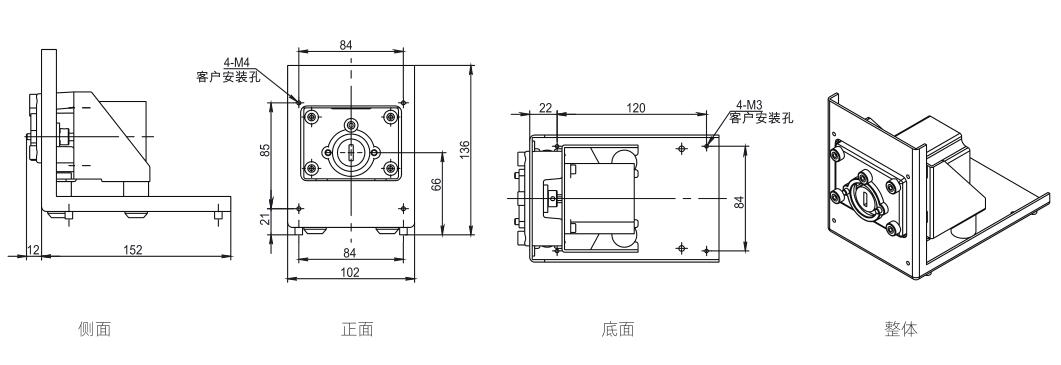

B150MD-B 尺寸图
![适用泵头](https://www.leadfluid.com.cn/uploads/201210/1-201210105H5942.jpg)
